Innuos NazaréFLOW – perfektes Timing für natürlichen musikalischen Fluss

Der Innuos NazaréFLOW ist eine kompromisslos entwickelte digitale Ausgangsstufe für Musikserver und Streamer. Er übernimmt das USB-Audiosignal der digitalen Quelle, regeneriert es vollständig und übergibt es mit höchster zeitlicher Präzision und minimalem elektrischem Rauschen an den D/A-Wandler. Das Ziel ist keine vordergründig spektakuläre Klangveränderung, sondern mehr Ruhe, Natürlichkeit und musikalische Geschlossenheit. Räumliche Zusammenhänge werden klarer, Transienten erscheinen präziser und Musik gewinnt jene selbstverständliche Lockerheit, die digitale Wiedergabe auf höchstem Niveau auszeichnet.

Die entscheidende Verbindung zum D/A-Wandler
Ein hochwertiger Musikserver kann Audiodaten korrekt verarbeiten und dennoch über seine USB-Verbindung elektrische Störungen und zeitliche Ungenauigkeiten an den D/A-Wandler weitergeben. Prozessor, Arbeitsspeicher, Netzwerkcontroller und andere digitale Baugruppen erzeugen hochfrequente Aktivität, die sich über die Verbindung bis in den empfindlichen Eingang des Wandlers ausbreiten kann.
Genau an dieser entscheidenden Stelle setzt der NazaréFLOW an. Er trennt die Kommunikation mit dem D/A-Wandler von der komplexen Prozessorumgebung des Musikservers und erzeugt das digitale Ausgangssignal unter kontrollierten Bedingungen vollständig neu. Der Wandler erhält dadurch ein besonders sauberes, präzise getaktetes Signal und kann sein eigenes klangliches Potenzial besser ausschöpfen.

Master Reclocker statt vieler unabhängiger Taktgeber
In einer digitalen Wiedergabekette arbeiten gewöhnlich mehrere voneinander unabhängige Clock-Schaltungen. Bereits kleine zeitliche Abweichungen und das Zusammenspiel verschiedener Taktgeber können zu Phasenrauschen und unnötiger Unruhe innerhalb der Signalübertragung führen.
Der NazaréFLOW begegnet diesem Problem mit einer zentralen Master-Reclocker-Schaltung. Sie übernimmt die zeitliche Kontrolle über den gesamten Kommunikationsweg und dient als einheitliche Referenz für die Übertragung der Audiodaten. Statt mehrere voneinander unabhängige Taktungen miteinander koordinieren zu müssen, wird das Signal auf einer präzise definierten Zeitbasis vollständig neu aufgebaut.

OCXO-Präzisionsclock mit 3 ppb
Im Zentrum der Master-Reclocker-Schaltung arbeitet eine hochpräzise OCXO-Clock mit einer spezifizierten Genauigkeit von 3 ppb – drei Abweichungen auf eine Milliarde. Der temperaturgeregelte Oszillator besitzt eine eigene, elektrisch isolierte Spannungsversorgung und arbeitet dadurch unabhängig von den übrigen Baugruppen.
Innuos positioniert die Reclocking-Stufe bewusst möglichst nah am jeweiligen DAC-Ausgangsmodul. So bleibt der Weg zwischen der präzisen Neutaktung und der eigentlichen Signalübergabe kurz. Das reduziert mögliche Signalverschlechterungen und sorgt dafür, dass das regenerierte Signal unter kontrollierten Bedingungen am D/A-Wandler ankommt.

Eine stille Ausgangsstufe ohne Prozessoraktivität
Der NazaréFLOW ist kein weiterer Computer innerhalb der Wiedergabekette. Seine Ausgangsstufe arbeitet ohne die komplexen Rechen- und Verarbeitungsvorgänge eines Musikservers. Dadurch entsteht ein besonders ruhiges elektrisches Umfeld unmittelbar vor dem D/A-Wandler.
Dieser Ansatz soll nicht einfach mehr Details hervorheben, sondern die zeitlichen Beziehungen innerhalb der Musik besser bewahren. Transienten können klarer und natürlicher erscheinen, räumliche Informationen stabiler abgebildet werden und feine dynamische Abstufungen selbstverständlicher hervortreten. Die Wiedergabe gewinnt an Präzision, ohne an Wärme, Körper oder musikalischem Fluss zu verlieren.

Hochwertiger USB-Ausgang serienmäßig

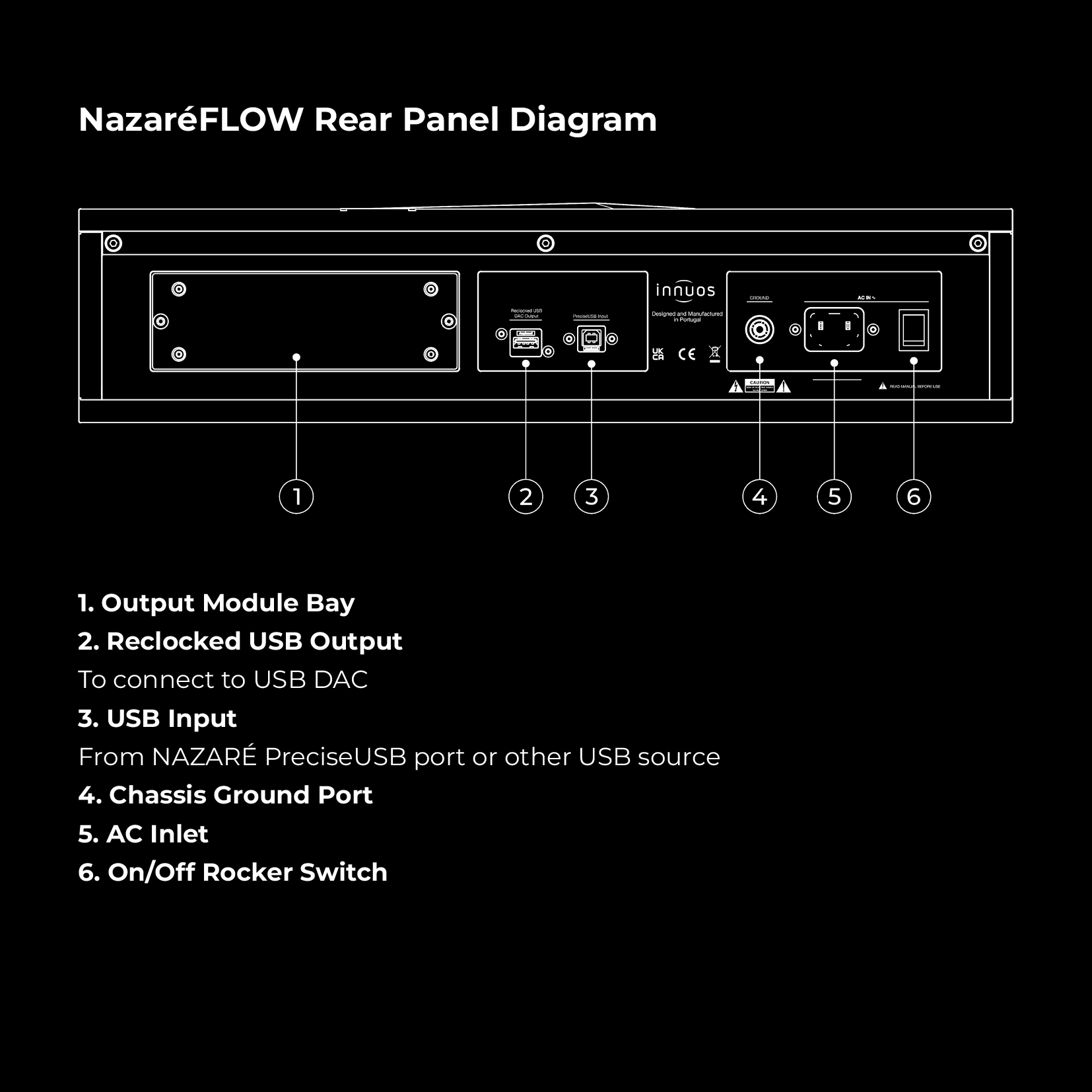

Bereits in seiner Grundausstattung verfügt der NazaréFLOW über eine vollständig regenerierte USB-Audioausgangsstufe. Der Musikserver oder Streamer wird über USB-B mit dem NazaréFLOW verbunden. Das neu aufbereitete Audiosignal steht anschließend über einen USB-A-Anschluss für die Verbindung zum D/A-Wandler bereit.
Damit lässt sich der NazaréFLOW mit praktisch jedem hochwertigen Musikserver oder Streamer kombinieren, der über einen USB-Audioausgang verfügt. Seine Anwendung ist nicht auf Geräte von Innuos beschränkt. Auch digitale Quellen anderer Hersteller können von der vollständigen Signalregeneration und der präzisen Master-Reclocking-Architektur profitieren.

Modulare Ausgänge für ausgewählte D/A-Wandler
Neben dem serienmäßigen USB-Ausgang besitzt der NazaréFLOW eine modulare Ausgangsarchitektur. Optional erhältliche DAC Connection Modules ermöglichen die direkte Verbindung mit ausgewählten D/A-Wandlern über deren herstellereigene Schnittstellen.
Für D/A-Wandler von MSB steht das FLOW ProISL Modul zur Verfügung, das das proprietäre ProISL-Protokoll von MSB verwendet. Für Geräte von CH Precision bietet Innuos das FLOW CH-Link Modul mit der entsprechenden CH-Link-Schnittstelle an.
Diese Module wurden gezielt auf die Kommunikationsarchitektur der jeweiligen D/A-Wandler abgestimmt. Der NazaréFLOW kontrolliert dabei die zeitliche Übertragung der PCM- und DSD-Daten, während die entscheidenden Audio-Clocks des Wandlers dort verbleiben, wo sie ihren größten Nutzen entfalten. Dadurch wird der Signalweg von der Quelle bis in den D/A-Wandler als zusammenhängendes System optimiert.

Stromversorgung auf Nazaré-Niveau
Die Qualität einer Reclocking-Stufe hängt wesentlich von der Stromversorgung ihrer Clock, Signalaufbereitung und Ausgangsmodule ab. Deshalb übernimmt der NazaréFLOW die kompromisslose Netzteilarchitektur der Nazaré-Serie.
Speziell gewickelte multifilare Ringkerntransformatoren und eigens angefertigte Lundahl-Drosseln bilden die erste Barriere gegen Störungen aus dem Stromnetz. Für die Gleichrichtung verwendet Innuos seine gemeinsam mit dem renommierten Netzteilspezialisten Dr. Sean Jacobs entwickelten GaN-ARC8-Module.
Die aktive Gleichrichtung auf Basis schneller Galliumnitrid-Halbleiter arbeitet sauberer und reaktionsschneller als konventionelle Siliziumlösungen. Eine außergewöhnlich große Siebkapazität von 376.000 µF stellt umfangreiche Energiereserven bereit und ermöglicht zugleich eine schnelle, niederimpedante Stromlieferung.

DC4-Regelung für jede kritische Baugruppe
Die präzise Spannungsregelung übernehmen ebenfalls gemeinsam mit Dr. Sean Jacobs entwickelte DC4-Module. Hochwertige Folienwiderstände sorgen für eine besonders stabile, rauscharme und niederimpedante Versorgung. Clock, Master-Reclocker und Ausgangsstufe erhalten getrennte, auf ihre jeweilige Aufgabe abgestimmte Spannungen.
Auch die interne Verkabelung wurde unter dem Gesichtspunkt maximaler Signalintegrität ausgewählt. Der hohe Aufwand verhindert, dass die eigentliche Reclocking-Schaltung durch eine unzureichende oder störungsbehaftete Stromversorgung begrenzt wird.

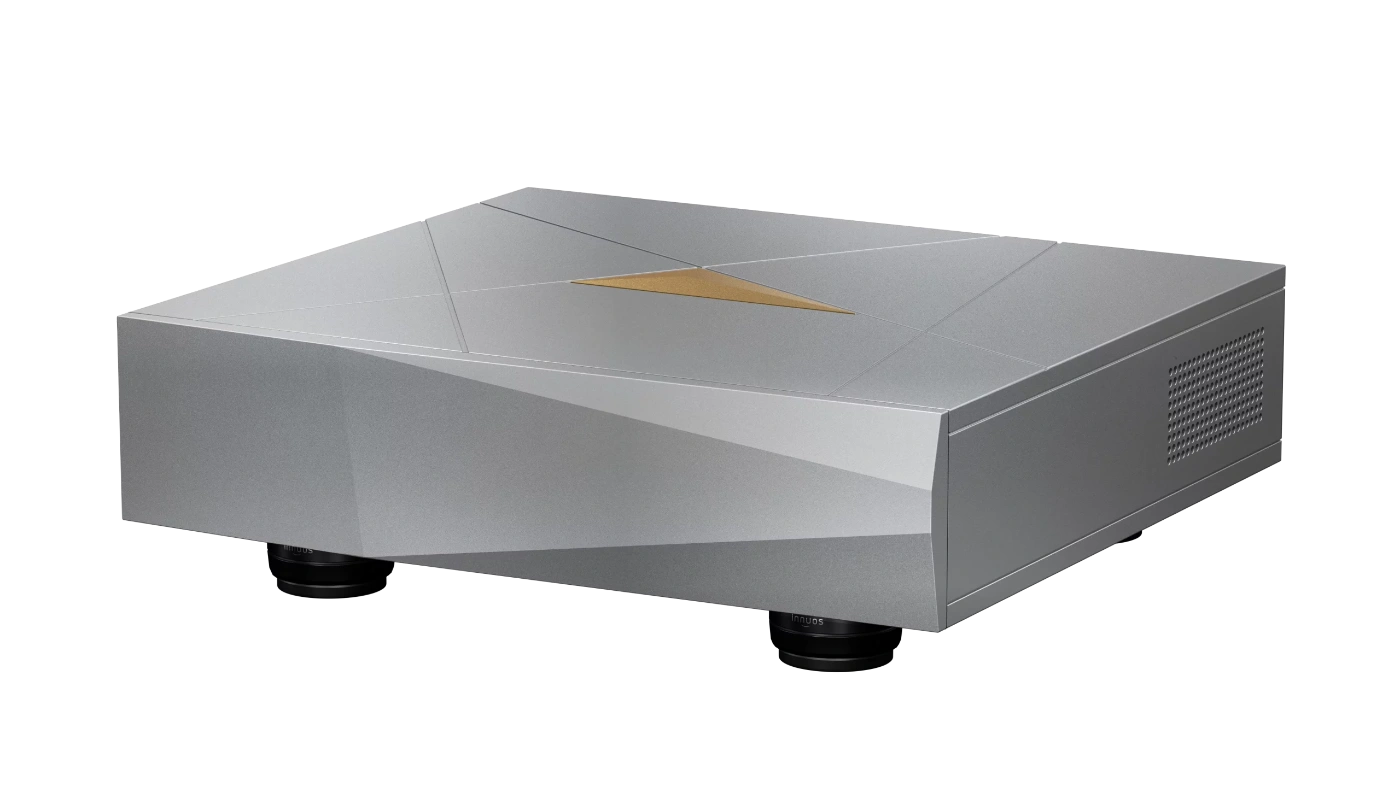

Mechanische Ruhe im massiven Nazaré-Gehäuse
Der NazaréFLOW übernimmt das aufwendige Gehäusekonzept der Nazaré-Serie. Das 10 Millimeter starke, CNC-gefräste Aluminiumgehäuse bietet eine wirkungsvolle Abschirmung gegen elektromagnetische Einflüsse und schafft eine stabile mechanische Umgebung für die empfindlichen Clock- und Ausgangsschaltungen.
Die asymmetrische Gestaltung von Front und Gehäuse reduziert stehende Wellen und strukturelle Resonanzen. Zusätzlich kommt die gemeinsam mit TONEO entwickelte SmartStack-Technologie zum Einsatz. Transformatoren, Kondensatoren, Spannungsregler und Ausgangsplatinen werden gezielt vor Mikrovibrationen geschützt. Speziell auf das System abgestimmte IsoAcoustics-Füße entkoppeln das gesamte Gerät von seiner Stellfläche.
Mit einem Gewicht von 28 Kilogramm ist der NazaréFLOW auch konstruktiv weit von einem gewöhnlichen USB-Reclocker entfernt. Innuos behandelt die digitale Ausgangsstufe mit derselben Konsequenz wie eine analoge High-End-Komponente.

Für wen ist der Innuos NazaréFLOW gedacht?
Der NazaréFLOW richtet sich an Musikliebhaber, die das klangliche Maximum aus ihrem hochwertigen D/A-Wandler herausholen möchten. Er ist besonders dann interessant, wenn Musikserver, Streamer und Wandler bereits auf hohem Niveau spielen und die USB-Verbindung zur letzten entscheidenden Schnittstelle innerhalb der digitalen Wiedergabekette wird.
Seine Wirkung ist nicht auf den Innuos Nazaré beschränkt. Jeder hochwertige Musikserver oder Streamer mit USB-Audioausgang kann als Quelle dienen. Damit eignet sich der NazaréFLOW sowohl zur konsequenten Erweiterung bestehender Innuos-Systeme als auch zur Optimierung digitaler Quellen anderer Hersteller.
Seine Aufgabe besteht nicht darin, dem Klang eine eigene Signatur aufzuzwingen. Vielmehr soll er elektrische Unruhe und zeitliche Ungenauigkeiten reduzieren, damit Klangfarben natürlicher, Räume tiefer und musikalische Abläufe zusammenhängender erscheinen können. Das Ergebnis ist im Idealfall keine digitale Demonstration, sondern mehr Präsenz, Lockerheit und unmittelbare Nähe zur Musik.

Die perfekte Ergänzung zum Innuos Nazaré
Innerhalb der Innuos-Familie ist der NazaréFLOW die perfekte Ausgangsstufe für den Nazaré Musikserver und Streamer. Der Nazaré übernimmt die Verarbeitung, Verwaltung und Bereitstellung der Musikdaten, während der NazaréFLOW unmittelbar vor dem D/A-Wandler für eine vollständig regenerierte und präzise getaktete Signalübergabe sorgt.
In Verbindung mit dem NazaréNET entsteht das vollständige dreiteilige Nazaré-System. Der NazaréNET bereitet das Netzwerksignal auf, der Nazaré verarbeitet und verwaltet die Musikdaten und der NazaréFLOW optimiert die abschließende Verbindung zum D/A-Wandler. Damit wird der gesamte digitale Signalweg vom Netzwerk bis zur Wandler-Schnittstelle konsequent berücksichtigt.

Technische Daten
Gerätetyp: Digitaler Audio-Reclocker und modulare Ausgangsstufe
Master-Reclocker: Zentrale Taktreferenz für die digitale Signalübertragung
Clock: Hochpräziser OCXO-Oszillator
Clock-Genauigkeit: 3 ppb
Clock-Stromversorgung: Eigene elektrisch isolierte Spannungsversorgung
Audioeingang: 1 × USB Typ B
Serienmäßiger Audioausgang: 1 × reclocked USB Typ A
Optionale Ausgangsmodule: FLOW ProISL und FLOW CH-Link
FLOW ProISL: Für kompatible D/A-Wandler von MSB
FLOW CH-Link: Für kompatible D/A-Wandler von CH Precision
Gleichrichtung: Innuos GaN-ARC8
Spannungsregelung: Innuos DC4
Siebkapazität: 376.000 µF
Transformator: Speziell gewickelter multifilarer Ringkerntransformator
Netzfilterung: Speziell angefertigte Lundahl-Drosseln
Gehäuse: 10 mm starkes, CNC-gefrästes Aluminium
Vibrationskontrolle: Innuos SmartStack, entwickelt mit TONEO
Gerätefüße: Systemabgestimmte IsoAcoustics-Isolationsfüße
Netzspannung: 230 V AC oder 115 V AC
Netzanschluss: IEC-C13
Abmessungen: 480 × 430 × 150 mm (B × T × H)
Gewicht: 28 kg
Lieferumfang: NazaréFLOW, Netzkabel 1,75 m, USB-Kabel 2,0 m, Schnellstartanleitung und zwei Ersatzsicherungen
