T+A
SDX 3100 HV

T+A SDX 3100 HV – Referenz Streaming DAC und Vorverstärker

Der T+A SDX 3100 HV ist weit mehr als ein Streaming DAC. Er vereint die Audiophile Streaming Architecture der dritten Generation, eine kompromisslose D/A-Wandlung für PCM und DSD, einen vollständig symmetrischen Referenz-Vorverstärker, einen Class-A-Kopfhörerverstärker und eine außergewöhnlich flexible analoge Ausstattung in einem Gerät. Damit wird er zur zentralen Schaltstelle einer anspruchsvollen High-End-Anlage – entwickelt für Musikliebhaber, die digitale und analoge Quellen auf höchstem Niveau zusammenführen möchten.
Als Nachfolger des SDV 3100 HV geht der SDX 3100 HV technisch deutlich weiter. Die Streaming-Plattform wurde vollständig erneuert, die Wandlersektion nochmals verfeinert und die Vorverstärkerarchitektur konsequent weiterentwickelt. Hinzu kommen eine rein analoge Klangregelung, erweiterte analoge Anschlussmöglichkeiten und ein optional nachrüstbares Phonomodul für MM- oder MC-Tonabnehmer. So verbindet der SDX 3100 HV kompromisslose Klangqualität mit einer Alltagstauglichkeit, die in dieser Geräteklasse keineswegs selbstverständlich ist.

Audiophile Streaming Architecture der dritten Generation
Mit der Audiophile Streaming Architecture G3 – kurz ASA G3 – integriert T+A seine aktuelle Streaming-Plattform in die HV-Serie. Sie ermöglicht den direkten Zugriff auf Qobuz, TIDAL, Deezer, Amazon Music HD und HIGHRESAUDIO sowie auf Internetradio und Podcasts. Hinzu kommen Spotify Connect, TIDAL Connect, Qobuz Connect, Apple AirPlay 2, Audirvana und Roon, dessen Zertifizierung zum Zeitpunkt der Markteinführung noch läuft.
Auch lokal gespeicherte Musik lässt sich über das Netzwerk oder angeschlossene USB-Speicher wiedergeben. Eine Besonderheit ist das native Streaming von DSD-Dateien aus dem Netzwerk. Das DSD-Signal gelangt ohne vorherige Umwandlung in PCM direkt zum T+A True-1-Bit-Wandler. Bluetooth 5.4 mit aptX HD ergänzt die umfangreichen Streaming-Möglichkeiten.
Gesteuert wird der SDX 3100 HV über die Tasten und diamantierten Drehregler an der Front, die massive Metallfernbedienung F 3100 oder die T+A MusicNavigator G3 App. Trotz seiner enormen Funktionsvielfalt bleibt die Bedienung unmittelbar und übersichtlich.

Getrennte Signalwege für PCM und DSD
Das Herzstück der digitalen Signalverarbeitung ist die T+A Path Separation Technology. PCM- und DSD-Signale werden nicht über einen gemeinsamen Wandler geführt, sondern auf vollständig getrennten und jeweils optimal abgestimmten Signalwegen verarbeitet.
Für DSD verwendet T+A einen eigenen True-1-Bit-Wandler, der Signale nativ bis DSD 1024 verarbeitet. Eine Umwandlung in PCM findet nicht statt. Die ursprüngliche Struktur des 1-Bit-Datenstroms bleibt damit vollständig erhalten.
PCM-Signale werden von einem symmetrisch aufgebauten Quadruple Converter mit vier 32-Bit-Burr-Brown-Wandlern pro Kanal verarbeitet. Diese aufwendige Verschaltung reduziert Nichtlinearitäten und senkt das Grundrauschen nochmals um 6 dB. PCM-Daten verarbeitet der SDX 3100 HV über USB mit bis zu 32 Bit und 768 kHz.
Verschiedene von T+A entwickelte Oversampling-Algorithmen erlauben eine behutsame Anpassung der Wiedergabe an Aufnahme und persönlichen Geschmack. Dabei geht es nicht um vordergründige Effekte, sondern um feine Unterschiede in Impulsverhalten, Räumlichkeit und Klangcharakter.

De-Jitter-Masterclock für maximale zeitliche Präzision
Selbst eine hervorragende Wandlerarchitektur kann ihr Potenzial nur entfalten, wenn die digitalen Daten mit höchster zeitlicher Präzision verarbeitet werden. Die T+A De-Jitter-Masterclock befreit eingehende Signale deshalb in mehreren Stufen von Taktabweichungen.
Zunächst wird das Taktsignal analysiert und aufbereitet. Bei stärker belasteten Eingangssignalen reduziert eine zusätzliche PLL-Stufe den verbleibenden Jitter. Anschließend wird der Eingangstakt vollständig entkoppelt und durch zwei hochpräzise Femto-Quarzoszillatoren ersetzt. Ein Oszillator ist für die 44,1-kHz-Familie zuständig, der andere für Vielfache von 48 kHz. Dadurch erhält jede Abtastrate eine optimal abgestimmte und besonders störungsarme Taktbasis.

Referenz-Vorverstärker in Double-Mono-Technik
Der SDX 3100 HV wurde als vollwertiges Herzstück einer High-End-Anlage entwickelt. Seine Vorverstärkersektion ist vollständig diskret aufgebaut und basiert auf der proprietären HV-Technologie von T+A. Die hohe Betriebsspannung schafft große Dynamikreserven und ermöglicht eine besonders lineare Signalverarbeitung.
Der vollsymmetrische Double-Mono-Aufbau trennt beide Kanäle konsequent voneinander. Gleichzeitig ist die analoge Sektion galvanisch von den digitalen Baugruppen entkoppelt. Dadurch werden Übersprechen und gegenseitige Störeinflüsse auf ein Minimum reduziert.
Die relaisgesteuerte Lautstärkeregelung erreicht selbst bei sehr niedrigen Pegeln eine außergewöhnlich präzise Kanalgleichheit. Bei einer Absenkung von 60 dB liegt die Abweichung zwischen den Kanälen bei weniger als 0,05 dB. Gerade beim leisen Hören bleiben Abbildung, Balance und räumliche Stabilität dadurch vollständig erhalten.

Rein analoge Klangregelung
Eine der ungewöhnlichsten Funktionen des SDX 3100 HV ist seine vollständig analog aufgebaute Klangregelung. Anders als eine digitale Korrektur greift sie nicht in den digitalen Datenstrom ein. Bass und Hochton lassen sich feinfühlig an Raumakustik, Lautsprecher, Aufnahme oder persönliche Hörgewohnheiten anpassen.
Dabei kann nicht nur der Pegel angehoben oder abgesenkt werden. Auch die jeweiligen Einsatzfrequenzen sind individuell wählbar – auf Wunsch sogar für den linken und rechten Kanal getrennt. Damit bietet der SDX 3100 HV eine ausgesprochen präzise Möglichkeit zur klanglichen Feinabstimmung, ohne das Signal einer digitalen Neuberechnung zu unterziehen.

Class-A-Kopfhörerverstärker
Auch der integrierte Kopfhörerverstärker ist keine einfache Zusatzschaltung. Seine diskret aufgebaute Ausgangsstufe basiert auf der HV-Technologie und arbeitet im reinen Class-A-Betrieb. Eine hohe Stromlieferfähigkeit ermöglicht die souveräne Kontrolle niederohmiger Kopfhörer, während gleichzeitig genügend Spannungsreserven für anspruchsvolle hochohmige Modelle vorhanden sind.
Neben einem klassischen 6,3-mm-Klinkenanschluss steht ein symmetrischer 4,4-mm-Pentaconn-Ausgang zur Verfügung. Eine eigene Spannungsregelung, hohe thermische Stabilität und ein konsequent optimiertes Rauschverhalten machen den Kopfhörerausgang zu einer vollwertigen Hörlösung auf Referenzniveau.

Optionales Phonomodul für MM oder MC
Mit dem optionalen Phonomodul lässt sich der SDX 3100 HV auch zur Schaltzentrale einer hochwertigen analogen Anlage ausbauen. T+A bietet jeweils eine Ausführung für MM- und MC-Tonabnehmer an. Das Modul wird als einfach zu installierende Einschubkarte direkt in das Gerät integriert und über die Rückseite eingestellt.
Durch die Einbindung in das abgeschirmte Gehäuse und die aufwendige Stromversorgung des SDX 3100 HV profitiert das empfindliche Phonosignal von den kontrollierten Bedingungen der HV-Plattform. Ein zusätzlicher externer Phonovorverstärker ist damit nicht zwingend erforderlich.

Massives Aluminiumgehäuse und getrennte Funktionsbereiche
Das massive Gehäuse des SDX 3100 HV besteht aus nicht magnetischem Aluminium. Im Gegensatz zu eisenhaltigen Werkstoffen wird das Material nicht von den elektromagnetischen Feldern der Schaltungen beeinflusst. Gleichzeitig schützt es die empfindliche Elektronik wirkungsvoll vor äußeren Störungen.
Im Inneren unterteilen 10 bis 15 Millimeter starke, präzisionsgefräste Aluminiumplatten das Gerät in voneinander abgeschirmte Funktionsbereiche. Digitale Signalverarbeitung, Analogsektion und Stromversorgung können sich dadurch möglichst wenig gegenseitig beeinflussen. Das 26 Kilogramm schwere Gehäuse sorgt zudem für eine hohe mechanische Ruhe und bildet die stabile Grundlage für dauerhaft präzise Arbeitsbedingungen.

Ein Streaming-Vorverstärker ohne digitale Einseitigkeit
Der SDX 3100 HV gehört zu den seltenen digitalen Referenzgeräten, die analoge Quellen nicht lediglich als Ergänzung behandeln. Seine hochwertige Vorverstärkersektion, die analoge Klangregelung, der Class-A-Kopfhörerverstärker und das optionale Phonomodul machen ihn zu einer umfassenden Schaltzentrale für komplette Anlagen.
Klanglich zielt der SDX 3100 HV nicht auf vordergründige Effekte, sondern auf Reinheit, räumliche Selbstverständlichkeit, dynamische Freiheit und eine Wiedergabe, bei der die Technik möglichst vollständig hinter der Musik verschwindet. Zusammen mit der T+A A 3100 HV entsteht eine konsequent aufeinander abgestimmte Vor-Endstufen-Kombination der Referenzklasse.

Technische Daten
Gerätetyp: Streaming DAC, D/A-Wandler und Vorverstärker
Streaming-Plattform: T+A Audiophile Streaming Architecture G3
Streamingdienste: TIDAL, Qobuz, Deezer, Amazon Music HD, HIGHRESAUDIO, Spotify Connect, TIDAL Connect, Qobuz Connect, Apple AirPlay 2, Audirvana, Roon in Zertifizierung
Internetradio und Podcasts: Airable
Unterstützte Dateiformate: MP3, AAC, OGG Vorbis, FLAC, WAV, AIFF, ALAC, DFF, DSF
Netzwerk-Wiedergabe: PCM bis 384 kHz/24 Bit, DSD bis DSD 256
USB-DAC: PCM bis 32 Bit/768 kHz, DSD bis DSD 1024
PCM-Wandler: Doppel-Differential-Quadruple-Converter mit vier 32-Bit-Sigma-Delta-D/A-Wandlern pro Kanal
DSD-Wandler: T+A True-1-Bit-DSD-D/A-Wandler bis DSD 1024
PCM-Oversampling: FIR kurz, FIR lang, Bezier/IIR und Bezier
Analogfilter: Phasenlineares Besselfilter 3. Ordnung mit 60 oder 120 kHz Grenzfrequenz
De-Jitter-System: Mehrstufige De-Jitter-Masterclock mit zwei Femto-Quarzoszillatoren
Vorverstärker-Aufbau: Vollsymmetrische diskrete Double-Mono-HV-Architektur
Frequenzgang Vorverstärker: 0,5 Hz bis 300 kHz +0/-3 dB
Geräuschspannungsabstand Vorverstärker: 108/117 dB
Klirrfaktor: Unter 0,001 %
Intermodulation: Unter 0,001 %
Kanaltrennung: 110 dB
Analoge Eingänge Cinch: 250 mVeff bis 9 Veff/10 kOhm
Analoge Eingänge XLR: 500 mVeff bis 18 Veff/20 kOhm
Analoger Ausgang: XLR, nominal 1,45 Veff, maximal 19,6 Veff/50 Ohm

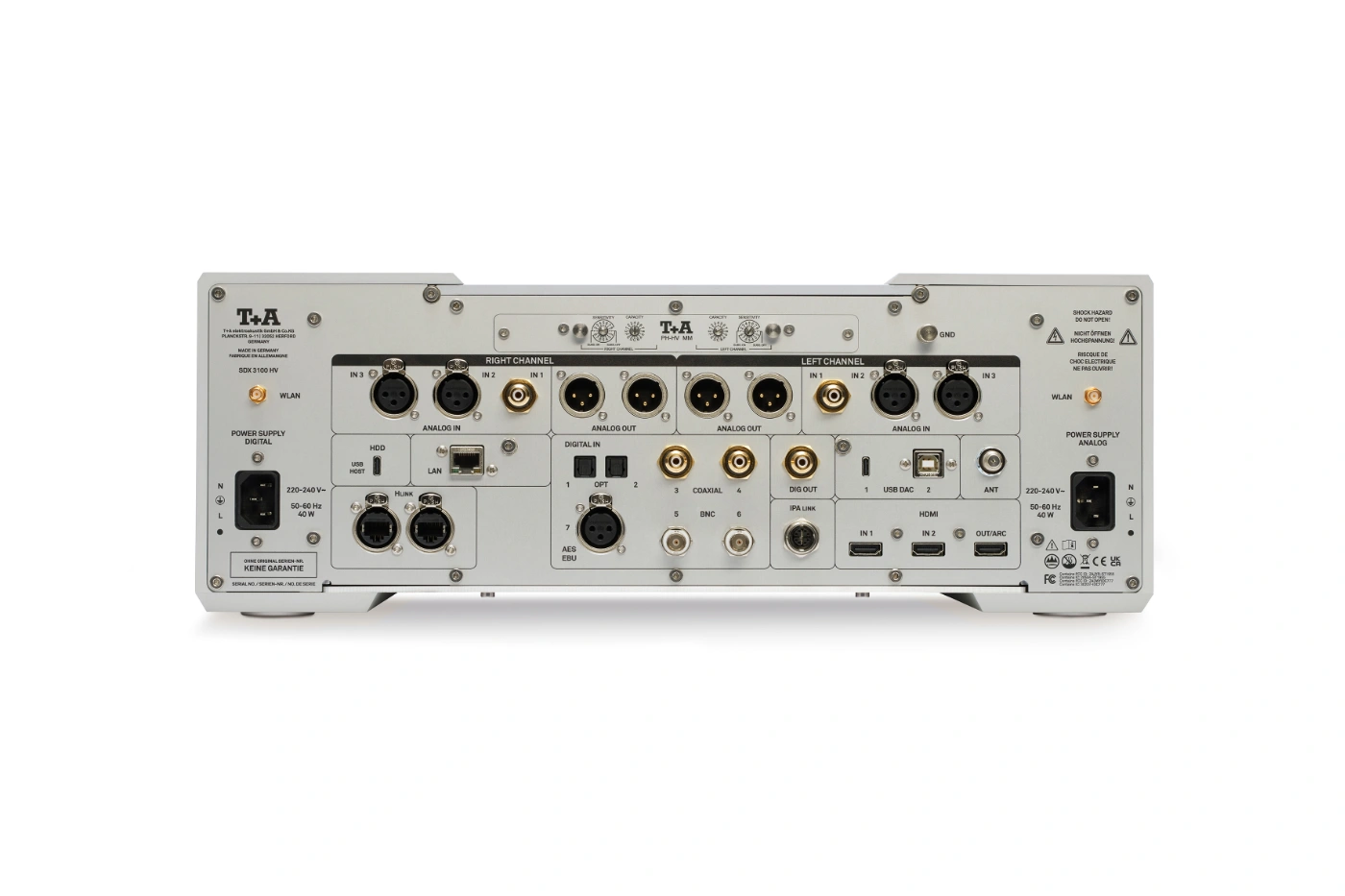

Digitaleingänge: 1 × AES/EBU, 2 × koaxial Cinch, 2 × BNC, 2 × optisch TOS-Link
HDMI: 2 × HDMI-Eingang, 1 × HDMI ARC
USB: 2 × USB Device Mode, 2 × USB Master Mode für Massenspeicher
Digitalausgang: 1 × koaxial nach IEC 60958
Netzwerk: LAN Fast Ethernet 10/100 Base-T, WLAN Wi-Fi 6 mit 2 × 2 MIMO
Bluetooth: Bluetooth 5.4 mit aptX HD, SBC, AAC und MP3
Kopfhöreranschlüsse: 6,3-mm-Klinke und 4,4-mm-Pentaconn
Kopfhörerverstärker: Diskret aufgebaut, Class A bis 200 mA, Ausgangsimpedanz 6 Ohm
Radio: Internetradio, FM/FM-HD und DAB/DAB+
Phonomodul: Optional als MM- oder MC-Ausführung
Bedienung: Gerätefront, Metallfernbedienung F 3100, T+A MusicNavigator G3 App
Netzanschluss: 2 × 220–240 V, 50–60 Hz
Leistungsaufnahme: Digital maximal 40 W, analog maximal 60 W
Stand-by-Leistungsaufnahme: Unter 0,5 W
Comfort-Stand-by: Unter 2 W
Abmessungen H × B × T: 17 × 46 × 46 cm
Gewicht: 26 kg
Ausführungen: Silber oder Titan
Herstellung: Made in Germany

Erleben im HiFi-Studio Wittmann
Der T+A SDX 3100 HV ist eine digitale Quelle, ein vollwertiger Referenz-Vorverstärker und eine außergewöhnlich flexible analoge Schaltzentrale in einem Gerät. Besonders in Verbindung mit der T+A A 3100 HV entsteht ein konsequent abgestimmtes System, das moderne Streaming-Technik mit der konstruktiven Konsequenz klassischer High-End-Elektronik verbindet.
Erleben Sie den T+A SDX 3100 HV in unseren beiden Studios in Stuttgart und Isny im Allgäu. Gerne demonstrieren wir Ihnen seine klanglichen Möglichkeiten, vergleichen unterschiedliche Quellen und unterstützen Sie bei der optimalen Integration in Ihre bestehende Anlage.
