Innuos NazaréNET – kompromisslose Netzwerkaufbereitung für digitale Referenzsysteme

Der Innuos NazaréNET ist weit mehr als ein besonders aufwendig gebauter Netzwerk-Switch. Er wurde für digitale High-End-Anlagen entwickelt, in denen Musikserver, Streamer und D/A-Wandler bereits auf höchstem Niveau spielen und das Netzwerk selbst zum letzten entscheidenden Baustein wird. Sein Ziel ist nicht eine schnellere Datenübertragung, sondern ein möglichst störungsarmes elektrisches Umfeld für die Musikwiedergabe. Dazu verbindet Innuos eine vollständig eigenentwickelte Netzwerkplattform mit einer außergewöhnlich aufwendigen Stromversorgung, präziser OCXO-Taktung, konsequenter mechanischer Beruhigung und der Möglichkeit einer optischen Netzwerkanbindung. Der NazaréNET soll nicht einzelne Details hervorheben, sondern mehr Ruhe, Natürlichkeit und musikalische Geschlossenheit ermöglichen.

Das neue Referenzmodell über dem PhoenixNET
Mit dem PhoenixNET hat Innuos früh gezeigt, dass ein Netzwerk-Switch innerhalb einer hochwertigen Streaming-Kette klanglich relevant sein kann. Der NazaréNET ist jedoch keine behutsame Weiterentwicklung dieses erfolgreichen Modells, sondern eine vollständige Neukonstruktion. Die Netzwerkplatine, das Netzteil und der mechanische Aufbau wurden von Grund auf neu entwickelt und entsprechen dem kompromisslosen Anspruch der Nazaré-Serie. Während der PhoenixNET weiterhin eine hochwertige Lösung für anspruchsvolle Streaming-Systeme darstellt, richtet sich der NazaréNET an digitale Anlagen der absoluten Spitzenklasse.

Entwickelt für den Klang – nicht für maximale Datenrate
Ein gewöhnlicher Netzwerk-Switch muss Daten zuverlässig und möglichst schnell verteilen. Wie viel hochfrequentes Rauschen seine Elektronik erzeugt, wie sauber die einzelnen Schaltungsbereiche versorgt werden oder welche Störungen über Masseverbindungen in die Musikanlage gelangen, spielt bei seiner Entwicklung kaum eine Rolle. Genau hier setzt der NazaréNET an. Innuos betrachtet den Switch nicht als neutrale Computerkomponente, sondern als aktiven Bestandteil der digitalen Wiedergabekette. Sämtliche Maßnahmen dienen dazu, elektrische Störungen zu reduzieren und dem angeschlossenen Musikserver oder Streamer ein möglichst sauberes Netzwerksignal bereitzustellen.

WaveNET – eine eigene Netzwerkplattform für Audio
Im Zentrum des NazaréNET arbeitet das von Innuos entwickelte WaveNET-Board. Es basiert nicht auf einer nachträglich modifizierten Standardplatine, sondern wurde ausschließlich für hochwertige Musikwiedergabe konzipiert. Bauteilauswahl, Signalführung und Stromversorgung sind darauf ausgelegt, störende Wechselwirkungen zwischen den einzelnen Funktionsgruppen bereits innerhalb des Switches zu vermeiden. Damit bekämpft Innuos nicht nur einzelne Symptome, sondern setzt unmittelbar an den Entstehungsorten elektrischer Störungen an.

Vier getrennte Strombereiche für maximale Ruhe
Das WaveNET-Board besitzt vier unabhängig geregelte und elektrisch voneinander isolierte Spannungsversorgungen. Die besonders empfindliche OCXO-Clock erhält eine eigene Stromversorgung und wird dadurch von den übrigen Schaltvorgängen getrennt. Auch die analogen PHY-Transceiver, welche die Netzwerksignale senden und empfangen, werden separat versorgt. Für den digitalen Ethernet-Controller stehen zwei weitere unabhängige Versorgungsbereiche zur Verfügung.
Diese ungewöhnlich konsequente Trennung verhindert, dass hochfrequentes Rauschen des Controllers in die Taktung oder die analogen Übertragungsstufen gelangt. Der technische Aufwand dient dabei keinem Selbstzweck: Ein niedrigerer Störpegel und eine präzisere zeitliche Verarbeitung können sich in einer ruhigeren Raumdarstellung, klareren musikalischen Strukturen und einem natürlicheren Fluss der Wiedergabe bemerkbar machen.

Ein Netzteil in der Dimension einer High-End-Komponente
Besonders deutlich wird der Referenzanspruch des NazaréNET an seiner Stromversorgung. Präzise gefertigte Ringkerntransformatoren und speziell ausgewählte Lundahl-Drosseln bilden die Grundlage für eine stabile und rauscharme Energieversorgung. Für Gleichrichtung und Filterung verwendet Innuos die gemeinsam mit dem renommierten Netzteilspezialisten Dr. Sean Jacobs entwickelten GaN-ARC8-Module.
Die aktive Gleichrichtung auf Basis schneller Galliumnitrid-Halbleiter wird mit einer außergewöhnlich großen Siebkapazität von 376.000 µF kombiniert. Vier ebenfalls gemeinsam mit Dr. Sean Jacobs entwickelte DC4-Reglermodule übernehmen anschließend die präzise Spannungsregelung. Hochwertige Folienwiderstände und eine aufwendige interne Verkabelung führen diesen konsequenten Aufbau bis zu den einzelnen Schaltungsbereichen fort. Für einen Netzwerk-Switch ist dieser Aufwand außergewöhnlich – innerhalb eines kompromisslosen digitalen Quellensystems jedoch folgerichtig.

OCXO-Clock für präzises Timing
Der NazaréNET arbeitet mit einer temperaturgeregelten OCXO-Präzisionsclock. Sie stellt den stabilen Zeittakt für die Netzwerkverarbeitung bereit, wird separat mit Strom versorgt und elektrisch von den übrigen Baugruppen isoliert. Innuos reduziert damit zeitliche Schwankungen bereits bei der Aufbereitung des Netzwerksignals. Ziel ist eine Wiedergabe, die nicht künstlich schärfer oder demonstrativ detaillierter erscheint, sondern Musik zusammenhängender, selbstverständlicher und rhythmisch stimmiger vermittelt.

SFP-Glasfaser für eine echte elektrische Trennung

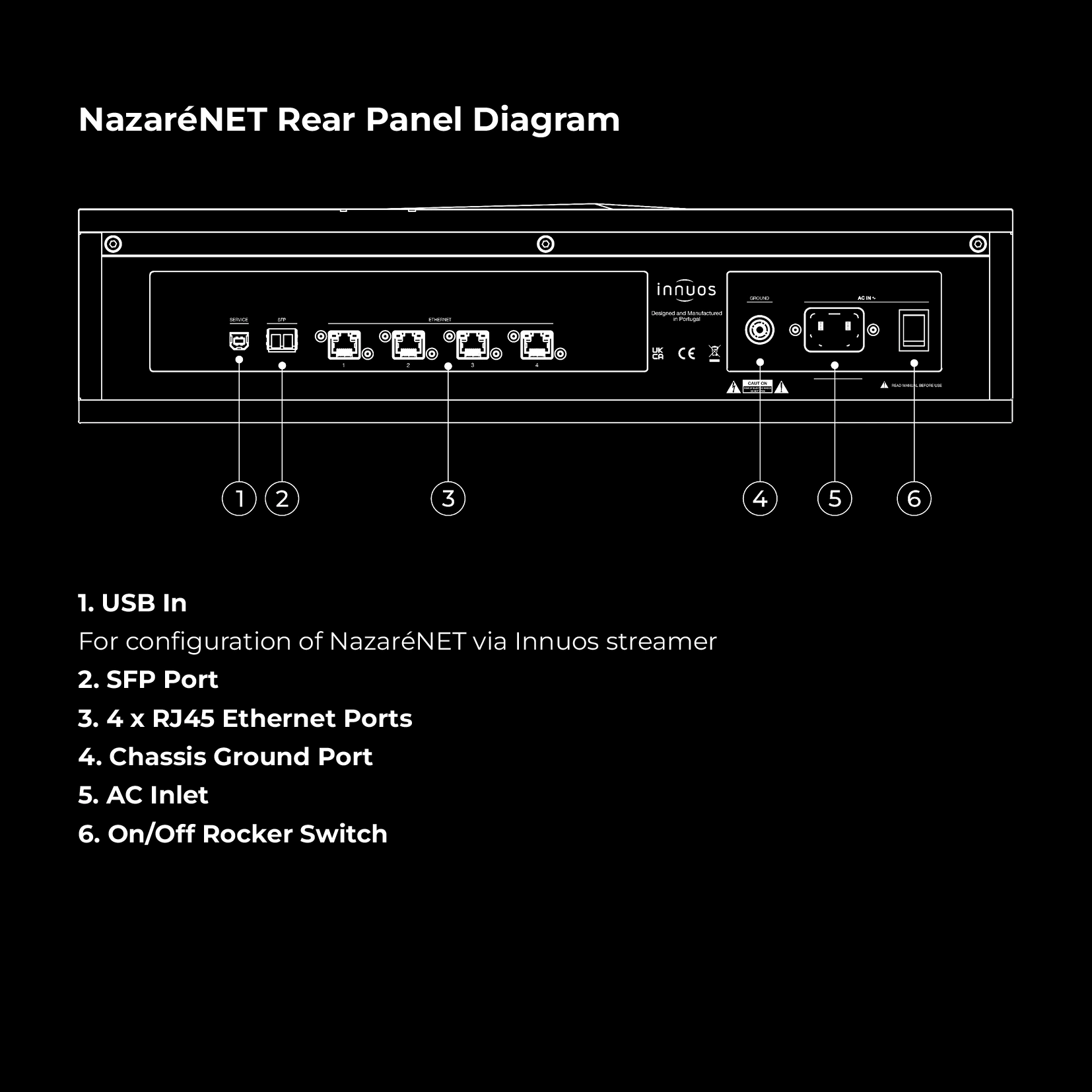

Vier RJ45-Anschlüsse ermöglichen die klassische Einbindung von Router, Musikserver und weiteren Netzwerkgeräten. Zusätzlich verfügt der NazaréNET über einen SFP-Port für Singlemode-Glasfaser. Eine optische Verbindung unterbricht die elektrische Masseverbindung zum vorgelagerten Netzwerk und verhindert, dass Störungen aus Router, Netzteilen oder anderen Netzwerkkomponenten auf diesem Weg in die Musikanlage gelangen.
Innuos setzt dafür auf ein hochwertiges Finisar-SFP-Modul mit 1310 Nanometern Wellenlänge. Die Singlemode-Übertragung führt das Licht über einen klar definierten Signalweg und vermeidet die unterschiedlichen Lichtlaufwege einer Multimode-Verbindung. Gerade bei einer konsequent geplanten digitalen Referenzanlage eröffnet der Glasfaseranschluss damit interessante Möglichkeiten zur galvanischen Trennung zwischen dem gewöhnlichen Heimnetzwerk und der eigentlichen Audiozone.

Mechanische Ruhe auf Nazaré-Niveau

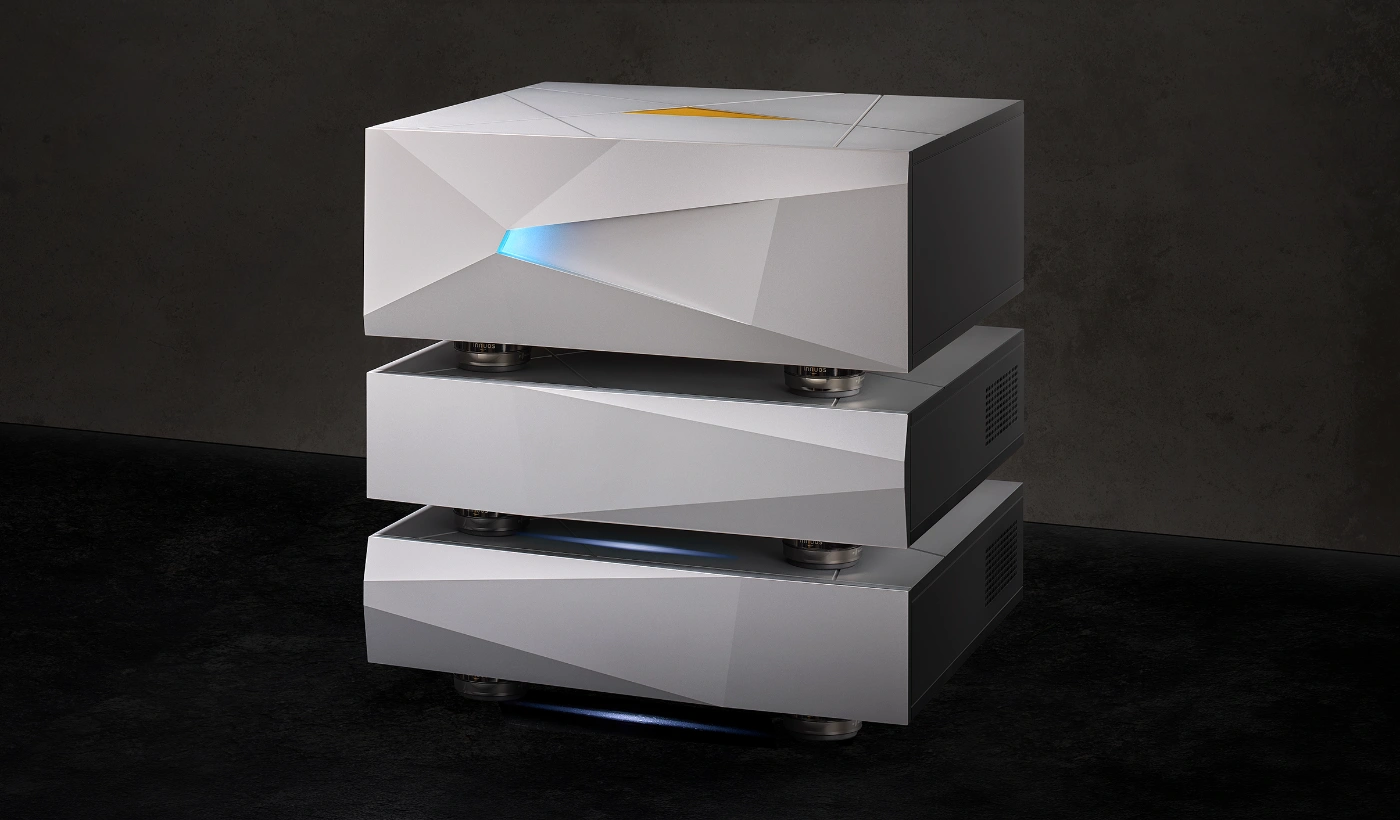

Auch mechanisch unterscheidet sich der NazaréNET grundlegend von üblichen Netzwerkkomponenten. Das 10 Millimeter starke, CNC-gefräste Aluminiumgehäuse besitzt einen asymmetrischen Aufbau, der Resonanzen und stehende Wellen innerhalb des Gerätes reduzieren soll. Mit einem Gewicht von 28 Kilogramm bietet es den empfindlichen Schaltungen eine ausgesprochen stabile Arbeitsumgebung.
Zusätzlich schützt die gemeinsam mit TONEO entwickelte SmartStack-Technologie alle klanglich relevanten Baugruppen vor Vibrationen. Speziell abgestimmte IsoAcoustics-Füße entkoppeln das gesamte Gerät von seiner Stellfläche. Innuos behandelt damit Stromversorgung, Clock und Netzwerkplatine mit derselben mechanischen Sorgfalt wie die Signalstufen einer hochwertigen Audiokomponente.

Im Betrieb auf das Wesentliche reduziert
Selbst die Firmware folgt dem konsequenten Ruheprinzip. Nach der Initialisierung schaltet der NazaréNET seinen internen Mikroprozessor vollständig ab. Während der Musikwiedergabe finden dadurch keine unnötigen Rechenvorgänge statt, die zusätzliche elektrische Störungen erzeugen könnten.
Über die Innuos Sense App sollen sich zukünftig die Übertragungsgeschwindigkeiten der einzelnen Ports einstellen und nicht verwendete Anschlüsse vollständig deaktivieren lassen. Diese Funktionen sind von Innuos für ein späteres Firmware-Update angekündigt. Damit kann der Switch noch genauer an den tatsächlichen Aufbau der jeweiligen Anlage angepasst werden.

Für wen ist der Innuos NazaréNET gedacht?
Der NazaréNET richtet sich an alle Musikliebhaber, die das klangliche Maximum aus ihrem Musikserver oder Streamer herausholen möchten. Seine Wirkung ist dabei keineswegs auf Geräte von Innuos beschränkt: Auch hochwertige digitale Quellen anderer Hersteller profitieren von der konsequenten Reduzierung elektrischer Störungen und der präzisen Aufbereitung des Netzwerksignals. Innerhalb der Innuos-Familie ist der NazaréNET natürlich die perfekte Ergänzung zum Nazaré Musikserver. Beide Komponenten wurden nach denselben kompromisslosen Grundsätzen entwickelt und bilden gemeinsam eine digitale Referenzquelle auf höchstem Niveau. Seine Aufgabe besteht nicht darin, den Klang vordergründig zu verändern, sondern jene Ruhe, Natürlichkeit und musikalische Geschlossenheit zu ermöglichen, die ein wirklich sauber aufgebautes Audionetzwerk auszeichnet. Feinste Klangfarben können selbstverständlicher hervortreten, räumliche Beziehungen stabiler erscheinen und musikalische Abläufe an Lockerheit und innerem Zusammenhang gewinnen.

Technische Daten
Netzwerkanschlüsse: 4 × Gigabit Ethernet RJ45
Glasfaseranschluss: 1 × SFP
Glasfaserstandard: Singlemode
Wellenlänge: 1310 nm
Maximale Glasfaserstrecke: Bis zu 10 km
SFP-Modul: Finisar
Netzwerkplattform: Innuos WaveNET
Taktung: Temperaturgeregelte OCXO-Präzisionsclock
Spannungsversorgung: Vier unabhängig geregelte und elektrisch isolierte Strombereiche
Gleichrichtung und Filterung: Innuos GaN-ARC8
Spannungsregelung: 4 × Innuos DC4
Siebkapazität: 376.000 µF
Mechanische Entkopplung: Innuos SmartStack und IsoAcoustics-Isolationsfüße
Steuerung: Innuos Sense App nach zukünftigem Firmware-Update
Netzspannung: 230 V AC oder 115 V AC
Netzanschluss: IEC-C13
Abmessungen: 480 × 430 × 150 mm (B × T × H)
Gewicht: 28 kg
Lieferumfang: NazaréNET, Netzkabel 1,75 m, Ethernet-Kabel 2,0 m, Schnellstartanleitung und zwei Ersatzsicherungen
